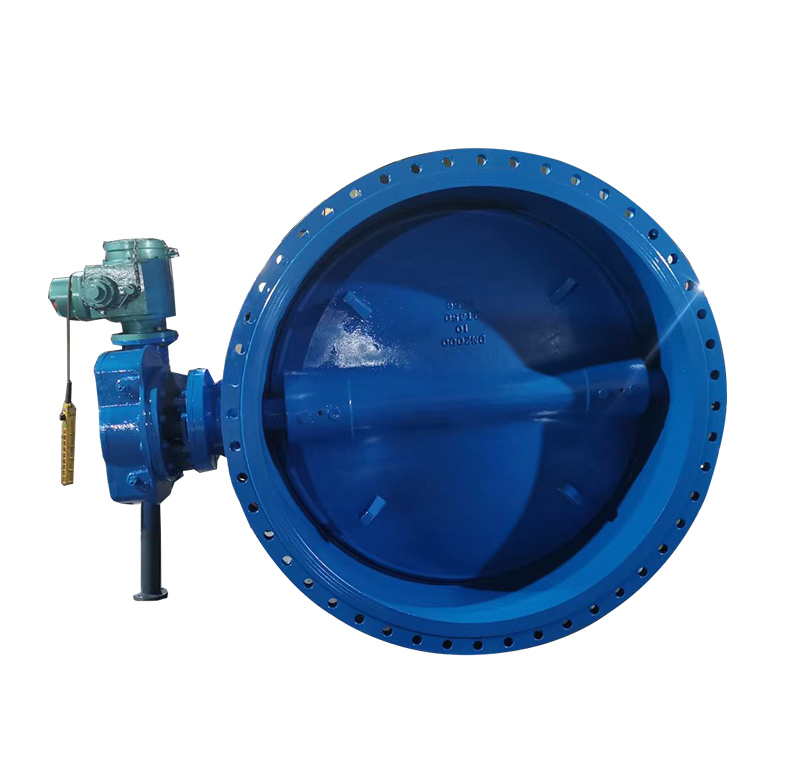

双偏心蝶阀D343X

发布日期:[2016-07-22]     点击率:

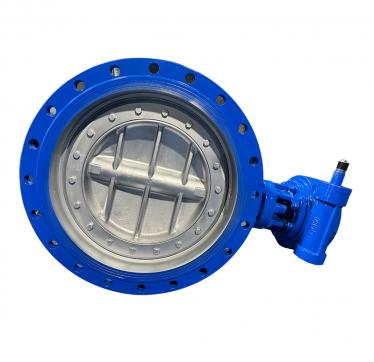

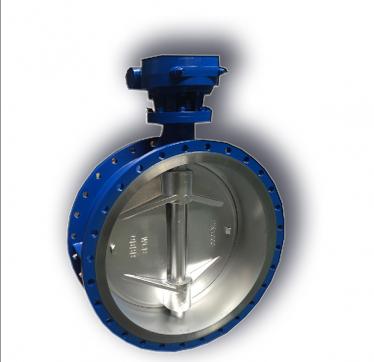

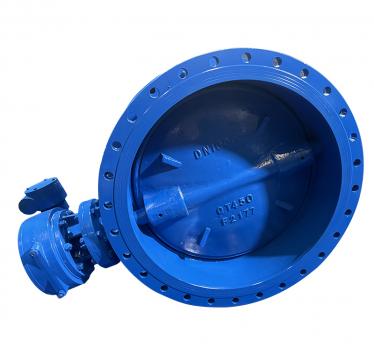

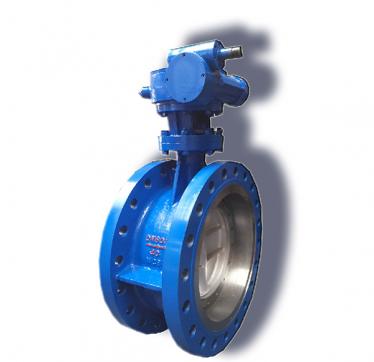

双偏心蝶阀D343X

DS373H对夹式双向硬密封蝶阀

双向硬密封蝶阀产品概述

双向高压金属硬密封蝶阀是我公司根据市场需求,研究国内外硬密封蝶阀的结构,消化、吸收、总结的基础上研发的新型产品。该产品采用新型的“斜置椭圆蝶板径向动平衡密封结构” ,可靠地实现了金属硬密封蝶阀正反双向密封零泄露,特别适应反向密封要求高的工况,是真正具有较先进水平的高科技新产品。

DS373H蝶阀成批投产后,创造了良好的经济效益和社会效益,深受广大新老用户欢迎。高性能双向金属硬密封蝶阀广泛用于冶金、水电、热电、热力、城市给排水、农田排灌等行业,适用介质为煤气、蒸汽、空气、水等,在管道系统中,作截断或连通介质用。

DS373H对夹式双向硬密封蝶阀_产品特点

双向金属硬密封蝶阀主要由阀体、蝶板、阀轴、阀体密封圈、蝶板密封圈、轴套、自润滑轴承、驱动装置等组成,具有如下特点:

1、结构特点、型小轻便、操作轻便;

2、采用三维偏心结构,蝶板、阀座密封面加工精度高。蝶板在开启的瞬间,密封面完全脱离;蝶板在关闭的过程中几乎无摩擦,关闭轻便。具有越关越紧自锁功能,自密封性能,密封性能稳定可靠;

3、密封副(蝶板密封圈—阀体密封圈)材料为不锈钢,并经特殊处理,具有金属硬密封和弹性密封的双重优点,抗腐蚀、耐磨损、耐高温,使用寿命长;

4、采用了“径向动平衡密封结构”设计,使蝶板开启阻力很小并可靠地实现了蝶阀进出口双向密封零泄露。启闭过程中蝶板密封面沿 360°圆周各点可以瞬间快速完成,快速准确得实现了关闭接触自动相吻合的密封动作;

5、蝶板流线型设计,具有强度高,过流面积大,流阻小,节省能源;

6、可靠的双向密封功能,是管道系统中要求双向切断的不错的产品,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。

新老密封蝶阀结构比较

比较项目

新结构(图1)

传统结构(图2)

比较结果

正向密封性能

1.1PN 零泄露

1.1PN 零泄露

新老密封性能高

反向密封性能

1.1PN 零泄露

0.5PN 零泄露

新结构反向密封性能高

操作扭矩

径向平衡H=0,e值小蝶板动平衡,阀门启闭操作扭矩很小,操作轻松自由

径向不平衡H≠0,且很大,e值比较大,蝶板不能动平衡,阀门启闭操作扭矩大,操作费力

新结构操作轻松节约能源

蝶板径向动平衡

近似平衡,双向密封性能可靠

极不平衡,反向密封性能极低

新结构蝶板关闭状态动平衡性能好,易实现反向密封

结构先进程度

采用蝶板动平衡原理H=0,e值取小可靠值,三维偏心椭圆金属硬密封原理

蝶板径向不极不平衡H≠0,e值较大,三维偏心椭圆密封原理

新结构先进,双向承压

使用寿命

密封面损耗很小,寿命长

密封面损耗较小

新结构寿命较长

双向硬密封蝶阀_工作原理

高性能双向金属硬密封蝶阀通过各种驱动装置带动阀轴旋转,通过销轴带动蝶板在90°范围内旋转,使蝶板处于开启或关闭状态,从而达到连通或截断截止的目的。

双向硬密封蝶阀_执行标准

1、设计、制造按照GB/T12238-89、JB/T8527-97标准执行;

2、阀门试验按照GB/T13927-92、JB/T9092-99标准执行;

3、阀门结构长度按照GB/T12221-2005标准执行;

4、两端法兰尺寸符合GB/T17241.6-1998、GB/T9113.1-2000、GB/T9115.1-2000、JB/T79.1-94标准执行,非标法兰连接尺寸按企业标准;

DS373H双向硬密封蝶阀_主要性能规范

公称压力(MPa)

0.6

1.0

1.6

2.5

4.0

6.4

10.0

强度试验压力(MPa)

0.9

1.5

2.4

2.75

5.0

9.6

15.0

密封试验压力(MPa)

0.66

1.1

1.76

3.75

4.4

7.04

11.0

气密封试验压力(MPa)

0.6

适用温度

碳钢:-29℃~ 425℃;球墨铸铁(Q):-29℃~350℃;铬镍钛钢(R、P):≤200℃;

铬钼钢(I):≤550℃;铬硅钼钢(II):≤850℃。

适用介质

碳钢、球墨铸铁(Q):水、空气、天然气、油品等非腐蚀性或弱腐蚀性介质;

铬镍钛钢(R、P):硝酸类或醋酸类等腐蚀性介质;

铬钼钢(Ⅰ):高温石油等介质;

铬硅钼钢(Ⅱ):高温腐蚀性介质。

驱动方式

蜗轮传动、电动、气动、液动、管网

DS373H双向硬密封蝶阀_主要零件材料

零件名称

材料名称

阀体、蝶板

WCB、碳素结构钢、铬镍钛钢、铬钼钢、铬硅钼钢、球墨铸铁

阀座密封圈

不锈钢、6号

阀 轴

13Cr、铬镍钛钢、铬钼钢、铬硅钼钢

蝶板密封圈

铬镍钛钢、铬钼钢、铬硅钼钢

填 料

柔性石墨、夹织物橡胶
